-D-ILA（Direct-Drive Image Light Amplifier），直接驅動圖像光源放大器）技術。D-ILA技術在提供高分辨率和高對比度方面顯示了技術優勢，2000年，D-ILA技術的投影機的標稱分辨率達到S-XGA（1365×1024），對比度達到了350：1，D-ILA技術的核心部件3.3cm(1.3英寸)液晶板的標稱分辨率達到了QXGA(2048×1535)。
D-ILA技術的核心部件是反射式活性矩陣硅上液晶板，也就是通常所說的反射式液晶板，所以也有人將D-ILA技術稱為反射式液晶技術。透射式 LCD技術中的液晶板中，作為像素點開關控制的晶體管被作在液晶板上相應位置上，在光源透射過程中，晶體管本身將阻擋部分光線，因此采用透射式液晶技術的投影機的光源的利用效率不高，很難實現高亮度。一些廠商采用了一些光學方法來降低液晶板上晶體管對光線的阻擋，例如目前廣泛使用的微透鏡技術和蠅目透鏡技術，但這將使整個的系統的結構更加復雜，并且無法真正實現零阻擋。為提高分辨率，需要增加液晶板上的像素點數，晶體管的數目也相應增加，使得液晶板的透光性更差，需要更復雜的光學系統來進行補償，因此我們看到在其他性能指標相同的條件下，高分辨率投影機的價格會比低分辨率投影機價格高出很多。

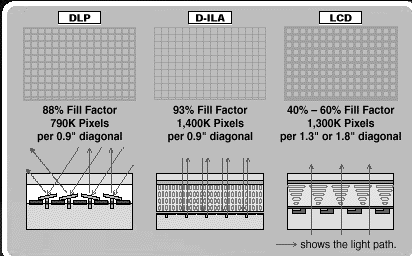

D-ILA技術中液晶板將晶體管作為像素點液晶的開關控制單元做在一層硅基板上，硅基板（也稱反射電極層）位于液晶層的下面，用于像素地址尋址的各種控制電極和電極間的絕緣層位于硅基板的下面，因此整個結構是一個3D立體排列方式。來在光源的光學不能穿透反射電極層，而被反射電極層反射，避免了下面的各種結構層對光線的阻擋。因此采用D-ILA技術的液晶板的光圈比率可以作到93%（DLP技術中DMD的光圈比率為88%，而透射式LCD的液晶板的光圈比率為40%~60%），因此采用D-ILA技術的投影機對光源的利用效率更高，可以實現更高的亮度輸出。
 |
同時由于液晶層中每一個像素點上不需要安裝控制晶體管，像素點的所有面積都是有效顯示面積，因此可以在液晶板上實現更高的像素點密度，也就是在相同尺寸的液晶板上D-ILA技術可以實現更高的分辨率。
由于D-ILA技術的液晶板的液晶層采用電壓控制可調雙折射方式，在全開狀態的光線全反射，幾乎沒有損失；而全關狀態式反射輸出光線幾乎為零，因此D-ILA可以實現非常高的對比度，目前采用D-ILA技術的投影機的最大對比度可達1000：1，而下一帶產品的對比度將超過2000：1。
目前，1.3英寸、1.2英寸、0.9英寸和0.7英寸的D-ILA液晶板已經推出，而0.5英寸XGA液晶板也將于2001年推出。
|
D-ILA液晶板
|
|
