通常在客戶初次接觸TI DLP® Pico™ 顯示技術時，最常見的兩個問題就是：•
我需要多大的亮度（實測的流明值）？• 在我的整機系統里，最終能夠?qū)崿F(xiàn)多大的亮度？
亮度[1]看起來是一個簡單的技術指標。但對于一個特定的微型投影系統來說，需要多大的亮度、以及在實現更高亮度時應該如何權衡系統設計的各個方面，卻是一個復雜的任務。
我需要多大的亮度？
對于一個特定的終端設備來說，一個微型投影系統所需要的亮度主要取決于三個因素：
• 屏幕尺寸(投影畫面的大小)
• 所要求的圖像亮度（測量單位為cd/m2或尼特）
• 環境光
通常情況下，屏幕尺寸越大，圖像所需亮度越高，投影機的亮度也要越大。此外，周圍環境光的強度會明顯影響特定屏幕尺寸所需的亮度。綜合考慮投射畫面大小和周邊環境光的因素，用戶在使用DLP
Pico芯片設計整機系統時，可以參考下圖1建議的投影機亮度值和相應的DLP芯片組。
 |
|

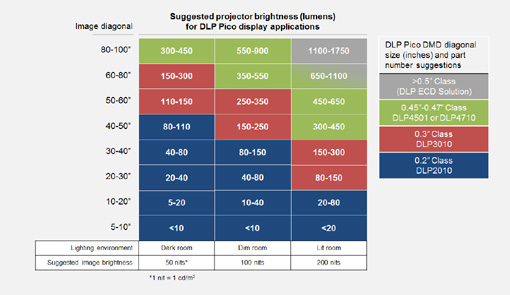

圖1：針對不同圖像尺寸和環境亮度等級的建議投影儀亮度 |
能夠?qū)崿F(xiàn)多大的亮度？
要回答能夠?qū)崿F(xiàn)多大亮度這一問題，十分重要的一點是理解表格1中那些可以在系統設計時進行更改的關鍵變量。要實現一個亮度更高的LED投影解決方案，往往需要將其中的一些變量調高。
|
變量 |
作用 |
限制 |
|
LED尺寸 |
可以產生的光通量 |
LED散熱限制 |
|
光學元件尺寸 |
可以收集到的光通量 |
大小和成本 |
|
DLP芯片尺寸 |
可以反射的光通量 |
成本 |
|
LED電流 |
LED亮度等級 |
LED散熱限制 |
|
散熱解決方案 |
LED的散熱量 |
大小和相應的成本 |
表1：投影系統的關鍵變量和影響
為了更好的理解這些變量，我們來仔細研究一個光學模塊。
 |
|
圖2：光學模塊示例
（DLP數字微鏡器件 [DMD]，RGB LEDs、光學元件、底座和LED散熱片） |
TI提供多種DLP
Pico芯片組給第三方公司，這些第三方公司設計和制造光學模塊，并將其提供給系統集成廠商。這些光學模塊通常包括一個DMD、紅綠藍
LED光源和若干光學元件。不同的光學模塊也許具有不同的亮度等級，這主要取決于DMD大小、LED尺寸和光學設計的組合。一個指定的光模塊也會由于LED功率的不同而具有不同的亮度。
如果給光學模塊的LED通電并且將視頻內容傳送至DLP控制芯片，那么光學模塊會投射出圖像。如圖3所示，當LED上的功率增加時，亮度隨之增加，但增速變慢；同時，LED的發熱量會越來越大。
 |
|

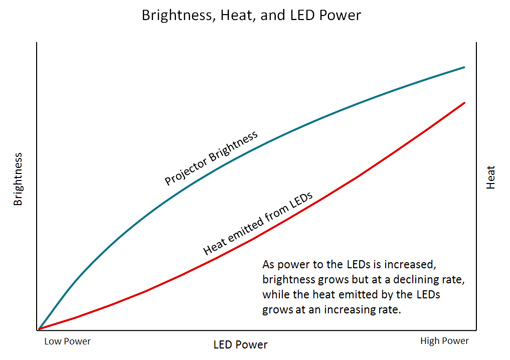

圖3：LED功率的增加如何影響亮度和散熱量 |
TI于近期發布了一份標題為TI DLP
Pico系統設計：亮度要求和折衷的應用說明書，深入研究了這個話題。此外，TI還創建了一份可下載的亮度和投射比計算器工具。這些互相補充的資源能夠幫助開發人員以及那些正在集成DLP
Pico技術的品牌客戶更好地理解這些要求和權衡設計，以優化投影亮度。
[1]在這篇博文中，亮度是指實測亮度值，或者說是一臺投影機的實際光強輸出。
|
作者：Jesse Richuso，德州儀器（TI） |
|
