2008夏季奧運會（官方名稱為第二十九屆奧林匹克運動會）是一次全球性大型體育盛會，從8月8日到8月24日（1）在中國首都北京隆重舉行。 隨后，北京還將于9月6日至9月17日舉辦2008殘奧會。 2008北京奧運會還是歷史上第三次由兩個國家奧林匹克委員會（NOC）共同主辦的奧運會，因?yàn)轳R術比賽項目將在香港舉行。
 |
2008年8月8日，中國用2008個缶的滾滾電光雷聲和天空中璀璨的煙火來歡迎全世界的朋友，從紫禁城、天安門到北京國家體育場，處處都是煙花的海洋。本次開幕式借助突破性的應用設備，充分運用了當前的技術，將其提升到了一個新的高度。
科視情況說明：
科視成為2008北京奧運會開閉幕式和殘奧會開閉幕式唯一視覺投影解決方案提供商。
2008夏季奧運會將記住這些技術成就：
1、使用84臺Christie Roadster S+20K DLP®投影機和63臺具有Christie
Twist™邊緣融合功能的Christie CP2000-ZX DLP
Cinema®投影機，創造出奧運會開幕式歷史上最精美壯觀的視覺設計。
2、世界最大的屏幕，500m（1,640ft）長、14m（46ft）高。2
3、耗時一年設計、建造和安裝的巨大球體，直徑18m（59ft）， 重約16噸，最高被提升到24m（79ft）的高度。
4、在國家體育場“鳥巢”內，14,000位演員為91000名觀眾奉獻了一場精彩的演出，猶如歷史課一般，生動地展現了中國對世界文明的貢獻。
5、共有10,500名運動員將參加28個大項、302個小項的比賽，比2004年奧運會多出一個項目。
6、開幕式上投影的動態視頻包括了多種不同的mpeg-2影像，例如：
>> 巨大的鯨魚
>> 放飛‘虛擬’和平鴿
>> 開場詞
>> 點燃奧運火炬之前的馬拉松運動員
>> 以及許多其它影像
7、歷史上收視率最高的活動，全球觀看人數超過8.4億。
關于科視技術的詳細介紹：
1、84臺Christie
Roadsters分為兩組。 54臺投影機被安裝在觀眾席第二層的頂部，其它30臺被安裝在體育場中場上方的頂篷區域。
2、下層的Roadsters使用名為catalyst“mirror
heads”來幫助對準遠距離的圖像和移動屏幕上的物體，并且需要在編程和可靠性方面滿足這兩項應用的更高要求。為追蹤由演員們搬運的移動屏幕，需要一套完善的“對準程序”。當物體被從地面上提起或懸吊在半空時，在某些點上，需要在目標的兩側投影圖像。
3、63臺CP2000-ZX被用于在中場上空橢圓形環上投影圖像。這些圖像都經過變形和邊緣融合，從而在整個體育場周圍放映出協調一致、連貫無縫的圖像。圖像為500m（1640ft）寬x14m（46ft）高。屏幕由精心裁剪、充滿藝術韻味的帆布遮蓋組成，使用長方形的泛光照明。在上面還覆蓋了白色的延伸板。所有面板共同組成了一個巨大的環繞式屏幕， 共包含21個圖像，寬約23m或75ft。技術人員給它取了個外號叫“碗邊”。
4、CP2000-ZX投影機堆疊成三組，以確保達到最高亮度；每個“投影機堆”都放映了一部分在屏幕上不斷滾動的連續圖像。
實際應用：
升旗儀式
當代表中國56個民族的兒童簇?fù)碇逍羌t旗走進體育場并將國旗交給等候的解放軍士兵，手舉國旗走到兩根旗桿處時，懸掛在頂蓬上的Christie
Roadster S+20K投影機將圖像放映到地面上。
開幕式

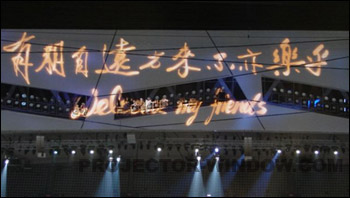

1、開幕歡迎辭
當2,008名擊缶者（代表2008北京奧運會）開始表演時， 63臺Christie
CP2000-ZX投影機將孔子的名言“有朋自遠方來不亦樂乎”投影到了圍繞體育場邊緣14m（46ft）高500m（1,640ft）長的巨大屏幕上。
 |

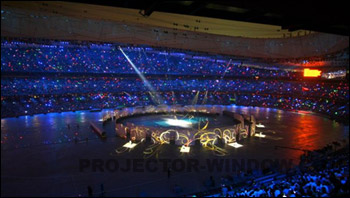

2、紙
在Christie Roadster
S+20K放映的動態圖像的映襯下，一名女舞蹈演員在36m（118ft）長、22m（72ft）寬的紙上翩翩起舞。
3、移動沙幕
安裝于觀眾席二層外墻上的Christie Roadster S+20K在屏幕（沙幕）上放映出了各種美妙的大場景自然影像。

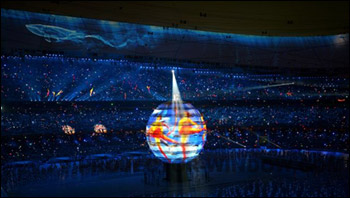

4、巨大球體
耗時一年設計、建造和安裝的巨大升降球體是最難投影的介質之一。 球體直徑18m（59ft），重約16噸，最高被提升到24m（79ft）的高度。 共有58名演員在巨大球體上進行各種表演，其中有一半的演員有時還需要從上向下懸吊表演。 科視提供了四套雙堆疊式的Christie
Roadster S+20K投影機，以便在球體上放映超高亮度的圖像，共計達到160,000 ANSI流明。

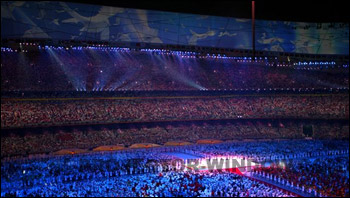

5、橢圓形屏幕（碗邊）
環繞體育場周圍的屏幕高度為14m（46ft），寬約500m（1,640ft）�！傍B巢”橢圓形設計采用了四個“虛構”的圓柱形狀—兩個在東西兩側，兩個位于南北兩側。東西側兩個對稱的圓柱形狀半徑很大，每個約為125m（410ft），另外兩個半徑僅為53m（174ft）。 這種不對稱的的建筑設計對視覺解決方案提出了很大的挑戰。

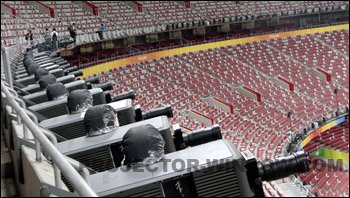

由于國家體育場的內部結構， 額外的Christie Roadster
S+20K投影機只能被安裝在觀眾席第二層的低墻上。這又帶來了另外一個問題：投影的距離。為了解決這個問題，科視選擇了世界上最大的變焦鏡頭（5.5
– 8.5.1影院），以確保投影距離在145m（476ft）到220m（722ft）之間。
|
 |
由于開幕式采用現場直播，所以科視必須確保所有影像都具有足夠的亮度，能夠清楚地呈現在電視上；因此，所使用的投影機需要達到200Lux的照度水平。經過大量的計算和評估，科視的技術人員建議采用由Christie
CP2000-ZX組成的三組堆疊方案， 從而在全高清分辨率（2048x1080）下對于每幅圖像都獲得17000ANSI流明的亮度。為實現無縫投影， 科視技術人員決定使用21個信道，每個信道都需要提供具有10%邊緣融合容差的圖像， 尺寸達26m（85ft）
x 14m（46 ft），以填充整個屏幕。
由于場館的設計原因，在設備安裝過程中，投影機的微調成為了又一項難題。在一個受控環境和標準的系統中，對于雙投影機設計來說，要實現相同的亮度和色彩再現效果非常困難。在這個環境特殊的場館里，要調節三組堆疊設備，這項工作的困難和繁重程度可想而知。然而，借助我們預定的技術解決方案和工具，科視成功地確保了所有投影機都經過正確的計算，能夠根據需要提供水晶般清澈純凈的高分辨率圖像。
在2008年8月8日舉行的開幕式上，Christie

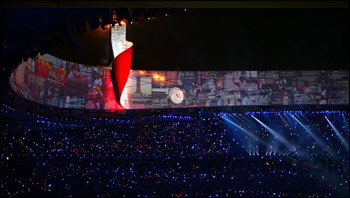

CP2000-ZX投影機被用來投影‘虛擬’和平鴿的放飛、巨大的鯨魚、全世界人們的笑臉，并且在李寧繞體育場的碗邊“奔跑”一周，并點燃奧運火炬的過程中投射了最為重要的“和諧”之云和歷史性的奧運2008火炬?zhèn)鬟f影像。
其它科視產品
奧運會開幕式上使用Christie CineIPM來將DVI輸入轉化為CineIPM DVI輸入， 然后輸出到DVI分配器，以供三組堆疊的21臺Christie
CP2000-ZX投影機使用。ChristieNet™被用于監控所有Christie Roadster S+20K、Christie
CP2000-ZX和CineIPM設備。
挑戰：這是有史以來難度最高、制作水平最高的一次投影演出。在此次應用中共遇到了四項重大挑戰：
1、體育場非常大（91000個座位），某些遠端投影機需要懸吊在距離地面40m（131ft）處
2、由于投影機被安裝在室外，因而投影機必須適應北京炎熱潮濕的氣候環境
3、所使用的全部投影機都必須聯網
4、與High End Systems (HES)、CuanBO和Axon等多家企業進行合作
解決方案：
每臺投影機的遠距離位置和演出的要求決定了必須單獨調校每臺投影機。HES在每臺投影機上都使用了HES的旋轉頭，以實現精細的調校。所有147臺設備的定位在大約6個星期的時間內完成。在這個過程中，必須接電并檢查每臺設備，以進行粗調。
每臺投影機都必須能夠在溫度35 ℃
(95℉)和濕度85%的極端環境下正常運行，另外還需要確保在露天體育場內的防水性能。為此，所有投影機都采用了特殊的蓋設計，以保護投影機在開幕式前4個月的時間里免受雨水和其它因素的破壞。
投影機的數量和演出的要求意味著必須聯網控制所有投影機。這是一項相當有挑戰性的工作，因?yàn)橐郧皬奈催M(jìn)行過如此數量的投影機的聯網。 科視與HES和CuanBO就光纖網絡方面的工作展開密切協作，并與Axon合作進行服務器的相關工作。 在遠程為全部147臺投影機進行時時監控。值得慶賀的是，這項工作在2周內就得以完成，并在奧運會開幕前8周內實現了所有投影機的成功啟動和控制，沒有對演出彩排造成任何影響。
與HES、CuanoBO和Axon的合作是成功完成一系列投影機相關工作的關鍵。每家公司都派出項目經理參與到合作之中，以確保各方的輸入和輸出要求均能夠得到滿足。通過有效的交流與合作，我們充分克服各種困難，滿足了項目的極高要求。
圖片說明
2008年8月8日，在新建的北京國家體育館里舉行的2008北京夏季體育盛會開幕式上，共采用147臺Christie
Roadster S+20K DLP和 Christie CP2000-ZX DLP
Cinema投影機進行動態視覺投影演繹。這些科視投影機還將用于8月24日的閉幕式及將于9月6日和17日舉行的殘奧會開閉幕式。
附注
1、奧運會足球項目從8月6日開始
2、租賃舞臺專業公司E/T/C Paris使用27臺Christie Roadster S+20K DLP®投影機放映出了世界上最長的圖像，其尺寸為657m（2/3km或0.4里）長乘以33m（108ft）高。世界著名導演Robert
Lepage制作了全球最大規模的燈光匯演Image
Mill， 以慶祝他的家鄉魁北克城建立400周年，并于2008年6月20日至8月24日每天表演。
|
