在一些展館中，時常會見到兩臺投影機在同一位置投影同一個畫面，畫面完全重合的場景，這種應用方式便是疊加投影，今天就帶大家了解一下疊加投影的相關知識。
亮度疊加
疊加投影可以增加投影畫面的亮度，即所謂的“流明疊加”，投影畫面的亮度理論上可以達到這幾臺投影機標稱亮度的總和。在展館應用中，通常作為低成本解決高亮度的方案之一。
在勞斯萊斯汽車上海·浦西徐匯濱江精品店這一項目中，使用的是超短焦激光工程投影機疊加投影的方式實現紗幕投影。
在設計階段，明基工程投影FAE設計團隊曾考慮過使用明基10000流明投影機搭配0.377反射式超短焦鏡頭來實現，但是，此方案成本較高，且機身體積較大，搭配超短焦鏡頭后不易隱藏，綜合考量后沒有建議客戶使用。使用超短焦激光工程投影機疊加投影的方式，在考慮鏡頭光損后，其畫面照度高于單臺10000流明工程投影機搭配超短焦鏡頭的照度，且成本更低，性價比更高，使得方案更具競爭力。
消除人影
有時疊加投影所帶來的效果不僅僅是畫面亮度的提升，還能在一定程度上起到消除人影的作用。
在Teamlab
Kids未來游樂園的“天才跳房子”展項中，地面投影采用4臺投影機疊加投影的方式，安裝在道路兩側，實現疊加投影的同時，削弱了人影對畫面的影響，增加沉浸感。
被動式3D
疊加投影不僅可以實現低成本高亮度的畫面，還可以實現被動式3D。被動式3D投影就是用兩臺投影機疊加投影，分別播放左右眼的片源，并且在投影儀前分別加上偏振片或者紅綠、紅藍的濾光片等，配合對應的眼鏡，使左右眼只能分別看到各自的片源，從而達到3D效果。這種應用方式在電影院中比較常見，在展覽展示中偶爾也會用到。

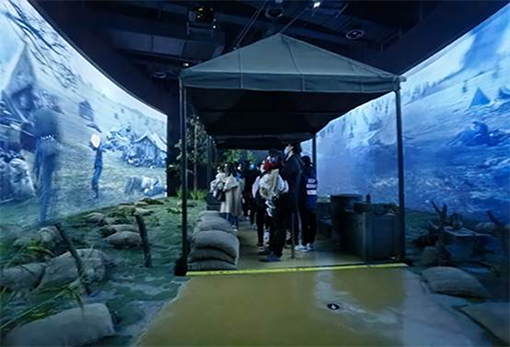

海瀾馬文化博物館中沉浸式體驗館就用到疊加投影實現被動3D的方案，在“克羅加提”主題展項中，采用二戰時期戰場的布置渲染戰爭氛圍，然后通過投影機在兩側墻面投影3D場景，還原戰爭畫面。
信號保障
在一些重要場合中，也會使用疊加投影來保障現場畫面穩定。在安裝時就提前做好融合對位，在日常使用中，只用其中一臺來投影，另一臺作為備用機，這樣在其中一臺故障時就可以快速切換至另一臺投影，保證畫面無異常。
疊加投影按照投影機擺放方式來分，可分為水平疊加、垂直疊加、n×n疊加及不規則疊加。
水平疊加：在水平位置上多臺投影機進行投影疊加；
垂直疊加：在垂直方向上多臺投影機進行投影疊加；
n×n疊加：這種疊加方式較為少見，理論上實現這種方案比較難；
不規則疊加：在特定環境限制下，根據環境改變疊加的方式。
水平疊加和垂直疊加是常用的疊加方式，一般多為2臺1組來疊加投影。
對于垂直疊加來說，投影機一般安裝在一體式吊架內，這時需考慮投影機的安裝維護的便利性，比如有些具有手動鏡頭位移功能的投影機位移旋鈕有保護蓋，在安裝時需要考慮保護蓋開合便利。
對于水平疊加來說，投影機并排安裝時需要預留散熱空間，對于沒有鏡頭位移功能或鏡頭位移范圍較小的機器，還需要考慮實際疊加后的有效畫面范圍。
一般情況下，疊加投影需要投影機帶有鏡頭位移功能和四角校正功能，但是對于無此功能的投影機，也可以通過融合軟件校正來實現疊加投影，這就需要融合軟件能夠支持疊加投影的功能。
除了疊加投影的安裝維護和有效畫面需要考慮，畫面內容也是疊加投影時需要關注的。在投影融合場景中，由于一些自然因素影響，投影畫面會出現輕微位移，需要定期對融合畫面進行維護。同樣，在疊加使用時，畫面的輕微位移會更明顯，更需要定期對畫面進行對位。如果畫面內文字內容較多，就容易出現文字重影、模糊等情況；如果畫面內文字等細節較少，畫面輕微位移對畫面整體影響不如文字明顯，因此疊加融合不建議顯示文字、細節較多的畫面。
通過上面的介紹，相信你對疊加投影已經有所收獲，疊加投影作為一種已經成熟的投影應用方式，在展覽展示領域中應用廣泛，通過畫面的亮度疊加來達到高流明投影的畫面效果，同時在機器成本上還有一定的優勢，在一些需要控制采購成本的場景中可以嘗試使用。
|
