[投影之窗消息] 在科技飛速發展的今天，信息傳播頻繁且迅速，自動化、人工智能等技術日薪月異地變化著。這些變化帶來了顯示設備的巨大升級需要，隨之而來的對于安防監控、指揮控制等大屏幕顯示需求日益增加。
作為一家與大屏幕產業共同成長起來的高新科技企業，北京彩訊科技有限公司積累了多年的大屏幕系統設備的研發經驗，能夠提供大屏幕電視墻、投影系統集成、視頻處理、自動控制以及系統工程的設計實施。并面向軍隊、安防、交通、水電、科研機構提供了指揮中心、控制室等環境下的DLP背投無縫電視墻拼接方案。
整套大屏幕投影顯示系統主要由以下幾部分組成：
60" TRX6060 XGA DLP顯示單元（具有內置圖像處理功能）9套
TMC2109 圖像處理器 1套
16X9 視頻矩陣 1臺
16X9 RGB矩陣 1臺
大屏幕顯示控制系統集成軟件 1套 |
|
本項目投影拼接墻由9套60"彩訊公司的TRX6060 XGA DLP一體化顯示單元拼接而成（橫向3排，縱向3列），規格如下：
單屏面積：1220mm(寬)×915mm(高)=1.17m2
整屏面積：1220mm(寬)×3×915mm(高)×3=10.04m2
單屏分辨率：1024×768
整墻分辨率：(1024×3)×(768×3)=3072×2304
系統功能：
* 通過外置組合屏控制器可以通過網絡服務器實現各個系統之間的信息交換與共享。以及其他高分辨率計算機網絡數字信號和模擬信號在大屏幕上開窗口顯示。
* 通過外置組合屏控制器可以實現多路視頻信號和多路RGB信號在大屏幕上任意位置切換顯示。
* 大屏幕顯示系統采用TMC2109外置組合屏控制器和日本TOSHIBA內置控制器的配合使用，使得本系統接口齊全、功能強大的顯示功能。整個系統提供4個視頻接口，2個RGB接口。
* 通過控制計算機的許可網絡上的任一臺計算機都可以操作大屏幕，實現圖像的相互調用和控制。
* 通過控制計算機集中控制，可以對各通道任何一路信號均可切換自如。并可根據用戶需要制定常用顯示模式，實現簡單靈活的使用界面；并支持多用戶的操作，以及對于用戶的權限進行設定。
* 本系統能保證每天工作 24 小時，一年 365 天連續工作。
彩訊Vscreen21 1.2軟件介紹：
彩訊公司深刻認識到高度集成的操作控制軟件對一個系統重要程度。也因此，系統高度集成是彩訊公司孜孜不倦的追求，在為用戶著想的前提下，以搞技術搞科研的態度，投入很大的人力物力為各個不同系統開發出一套功能強大的系統集成軟件。從而，系統高度集成成為彩訊公司大屏幕顯示系統最大的特點及優勢之一。彩訊公司也在多年的電視墻處理器軟硬件開發方面，積累了其它大多數系統工程商無法比擬的系統集成軟件開發的寶貴實力和經驗，能夠不斷地為客戶提供完整的解決方案。
彩訊公司系統的高度集成化主要體現在，彩訊公司在原已成熟的系統集成軟件的基礎上，再根據客戶需要量身開發的集成控制軟件 Vscreen21 1.2 和遠程抓屏軟件 Vnc1.2 ，幾乎把整個大屏幕系統的控制功能都集成起來，通過非常簡單的計算機單一操作界面，幾乎可全盤控制系統。我們認為這套集成軟件完善了“大屏幕顯示控制系統”的概念，因為一個系統只有有了一套完善的集成軟件，整個組合才可以稱上真正的“系統”。彩訊公司的大屏幕系統集成控制軟件，實現控制計算機具有大屏幕虛擬控制窗口，能自如地完成對組合屏顯示的網絡抓圖操作等等。
軟件功能：
* 單一全中文操作界面
* 信號源類型管理
* 控制器通道管理
* 矩陣管理
* 信號窗口管理
* 模式管理
* 預案管理
* 系統操作員管理
* 其它根據用戶需求的功能管理等等

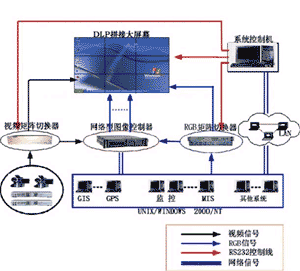

系統結構示意圖：
|
|
安裝條件：
* 供電系統必須要接地良好，接地電阻小于2Ω；
* 本公司提供的投影單元單體功率為250W，用戶所提供的電源容量須大于2×n×250W；
* 供電系統盡可能做到三相平衡，特別是三相五線制的供電系統尤其重要；
* 安裝時注意使用質量優良的電纜，注意電纜可以承受的電流大小并保留一定的余量，一般每個插座只接四個投影單元；
* 投影機和控制設備必須保證接地良好，接地電阻小于3Ω；
* 要求施工現場環境整潔、無塵；投影單元安裝地面平整、牢固；
* 地面最好用防靜電地板，最好是采用不反光的地面材料；
* 墻面飾板色調明快，配以較深的線條，適當部位配以吸音材料，墻面啞光為主；
* 投影墻的背后應有不少于0.5米的維修通道；
* 投影墻的工作環境溫度為20℃+/-5℃，相對濕度10%至70%無冷凝；
* 消防噴頭要遠離投影箱體1米左右，不能采用噴水消防頭，要用噴霧滅火劑；
* 屏幕前2-3米的范圍內不能有燈光，如果必須安裝則需要安裝獨立開關方便隨時關閉；投影墻上不能有太陽光直接照射；
* 中央空調的出風口不能里屏幕太近，應該有1.5米以上的距離避免屏幕因為冷熱不均變形；分體式空調不能直接對著屏幕吹風；
* 裝修預留給投影墻的窗口總尺寸要比投影墻總尺寸多40 mm（包邊之前的尺寸），即（投影墻總寬+40 mm）×（投影墻總高+40 mm）；包邊最好做成可拆卸式。
|
