央視網是中央電視臺網絡新媒體業務的平臺、是中央電視臺以電視節目為主的各類信息網絡傳播和推廣的獨家授權機構，擁有國家主管部門頒發的開展信息網絡轉播全業務資質，包括網絡電視、手機電視、車載電視、IP電視等。央視網以視頻為核心，整合中央電視臺及其他機構優質節目資源，借助先進的互聯網技術，提供視頻內容的直播、轉播、點播、下載以及視音頻搜索服務，是目前中國大陸最具實力的互聯網和手機視聽節目傳播機構。
|
 |
CNTV國家網絡視頻數據庫平臺監控和總調度中心將承擔實時監控視頻數據收錄、生產、轉碼、存儲入庫、播出過程職能，承擔全面統計職能，承擔硬件資源總調度職能。為此，需在監控中心內安裝一套高亮度、高清晰度、高智能化控制的DLP大屏顯示系統，通過對各種計算機圖文及網絡信息、視頻圖像信息的動態綜合顯示，提供一個網絡集中監控平臺、信息資源共享平臺、分析決策平臺和指揮調度平臺。
解決方案
寧波GQY視訊股份有限公司是國內第一家大屏幕拼接廠商，在廣電行業有著豐富的經驗，打造的中國第一屏——央視春晚，即為廣電領域，此次根據央視國際網絡有限公司采購國家網絡視頻數據庫平臺監控和總調度中心DLP大屏項目的實際情況和相關要求，包括現場環境、系統功能和設備要求，精心設計了一套大屏幕組合投影系統方案，在眾多競爭對手中脫穎而出成功中標，并于近日順利竣工投入使用。 |

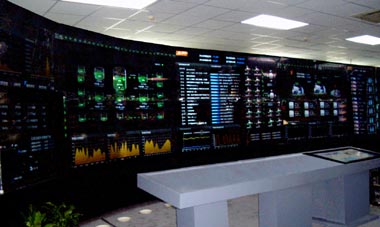

系統由2行12列24個67英寸DDX-D顯示單元拼接而成，為了有效利用監控中心的實際空間，確保可供參觀區域的最大化及合理的可視角度，系統采用局部弧形拼接設計。系統投入使用后為國家網絡視頻數據庫平臺監控和總調度中心提供直觀、實時、全方位地集中數據顯示，以便于指揮中樞準確、實時、全面的觀看和掌握各方面信息并做出正確的決策，可有效提高指揮調度決策（尤其在緊急情況處置時）的效率，增強了各路信息顯示的直觀性和可操作性。
系統優勢

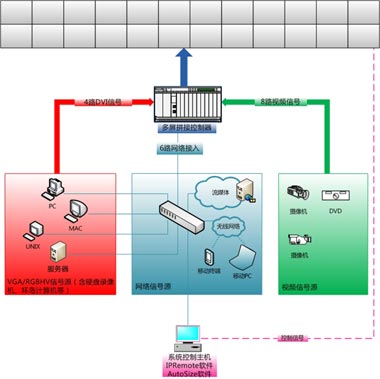

多屏拼接控制器：在大屏幕投影系統中，多屏拼接控制系統作為系統信號處理的核心，在很大程度上決定了整個系統的顯示效果，顯示質量，操作的靈活性以及可靠性。因此，在此方案中，GQY公司結合DDX-D系列投影機內置圖像處理器的特點，根據技術規范和要求，選擇了Jupiter
FusionCatalyst4000多屏拼接控制器，用以拼接多個局域網上的應用系統圖形和多路實時的視頻圖像。利用FusionCatalyst4000輸出的數字RGB信號，GQY
DDX-D投影機可以直接顯示輸入的多屏拼接圖像，減少信號的延時和抖動，保證畫面的高質量。
Fusion Catalyst顯示墻控制器采用第二代PCI
Express技術，有效總線帶寬達到192G/s，創造了一個真正的無阻塞的通訊架構。新的Fusion
Catalyst家族通過2倍于競爭對手、8倍于Fusion 900系列的超級帶寬，提供了更多的擴展性、更快的圖像、實時的SD/DVI/RGB/HD幀率，以及更好的整體性能。

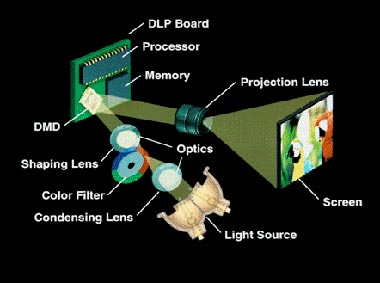

雙燈熱耦合技術：投影單元采用兩個 UHP燈泡雙燈冗余設計，采用業內領先的雙燈熱耦合技術，具有創新的三種工作模式。雙燈熱耦合技術是2個燈泡在后端光學棱鏡匯聚光線后再投射到分色輪上，光機的亮度輸出是2個燈泡匯聚后的亮度輸出。雙燈熱耦合技術既可單燈工作，也可雙燈同時工作。相對于雙燈機械式切換技術，雙燈熱耦合技術具備在不降低燈泡壽命的前提下大幅度提高光機輸出亮度的特點，而且在雙燈切換時不會出現對焦不準的問題。
遠程多用戶鼠標操作：利用寧波GQY視訊股份有限公司所提供的遠程多用戶鼠標操作系統可使大屏幕分成多個控制區域，區域的設定不受物理拼縫的限制。通過對多個操作人員使用權限的設置，可使多個用戶利用各自的工作站鼠標或鍵盤同時在大屏幕上的各自區域內開窗，能隨時將顯示器的顯示內容上大屏顯示和退出顯示，改變窗口位置及大小，以及在各自窗口內進行用戶應用程序的所有操作等。屏幕上不同操作者可用不同顏色的鼠標區分，便于操作人員對各自應用窗口的操作而且互不影響。
純黑玻璃幕：利用公司黑色玻珠的專利技術使屏幕具有優異的抗環境光的能力，特別適合在明亮的環境中使用。為使大廳內辦公人員桌面達到辦公要求的照度，大廳頂部均使用明亮的光源，因此整個大廳明亮整潔，而正是黑色優異的抗環境光能力，此塊屏幕成為明亮工作環境的首選。
專業的防塵、散熱設計：GQY公司投影單元除進出風口外采取全密封設計，獨立式線纜槽設計徹底隔絕線纜連接、維修對內部投影空間的影響，進出風口采用符合5級防塵標準的過濾網，有效的阻擋外界大量灰塵的侵入，提高投影設備的使用壽命，并且極大減免了灰塵對反射鏡、屏幕的影響，減少了維護成本。
GQY專業投影單元采取獨立風道密封設計，把投影機主要散熱源——燈泡散發的熱量經獨立風道迅速帶出箱體外，同時通過加裝符合5級防塵標準過濾網的進風口把外面的新鮮冷風源源不斷的送至投影機高熱量部位，大大提高了設備運行的可靠性，增強了投影燈泡的使用壽命。
|
主要參數 |
GQY DDX-D系列DLP投影機 |
|
圖像器件 |
0.7”
XGA 12°LVDS
DMD |
|
物理分辨率 |
1024×768 |
|
工作分辨率 |
640×480—1920×1200 |
|
水平掃描頻率 |
15-120KHz |
|
垂直掃描頻率 |
24-120Hz |
|
像素采樣頻率 |
160MHz |
|
光輸出 |
850ANSI流明（單燈）1600ANSI流明（雙燈） |
|
光源 |
PHILIPS UHP燈泡120W~132W無級可調 |
|
燈泡壽命 |
6000小時（半衰期） |
|
亮度均勻性 |
大于95% |
|
對比度 |
2000：1 |
|
色彩灰度等級 |
12bit/色，矯正精度14bit |
|
色彩種類 |
1G色 |
|
模擬RGB輸入 |
2路，RGBHV（RGBS）/D15接口，可自動適應分離同步、復合同步或綠同步信號 |
|
HDTV輸入 |
支持（YPbPr接口） |
|
視頻輸入/輸出 |
1路復合視頻/1路復合視頻，
BNC接口 |
|
數字RGB輸入/輸出 |
2路輸入/1路輸出，DVI接口 |
|
視頻制式 |
PAL：
B,G,H,I,N&M SECAM-NTSC：M,N,4.43
and Japan |
|
模擬RGB信號 |
支持分辨率640×480~1920×1200的計算機信號 |
|
數字RGB信號 |
TMDS格式 |
|
控制端口 |
1路RS232/RS485輸入和1路RS232/RS485輸出，所有投影機的RS232/RS485接口可以進行串接，統一連接到控制系統；配置紅外遙控端口 |
|
控制參數 |
電源開/關，輸入信號選擇，對比度調整，亮度調整，色彩調整，圖像縮放、移動定位，頻率調整，相位調整，色平衡調節，狀態讀取，ID設定/清除等 |
|
內置圖像處理 |
對圖像進行水平和垂直方向的放大和移動定位 |
|
視頻畫面VE處理 |
將視頻信號倍線轉換成1024×768分辨率顯示，使圖像畫面更清晰穩定 |
|
系統故障自動檢測 |
系統啟動自檢，LED狀態顯示，輸入信號檢測，燈泡使用時間累計OSD顯示 |
|
工作可靠性 |
可24小時×7天連續工作 |
|
電磁干擾 |
符合CCC、FCC
15部分B類和CE
EN55022 B類。符合環保特性，對人體無害 |
|
平均無故障時間MTBF |
大于40000小時 |
|
DMD壽命 |
100000小時 |
|
單屏功耗 |
≤200瓦（單燈
≤360瓦（雙燈） |
投影屏幕主要技術性能指標
|
Glass170黑色玻璃屏主要參數 |
|
屏幕尺寸 |
67英寸 |
|
增益 |
≥1.7 |
|
可顯示寬度 |
1370mm |
|
可顯示高度 |
1027.5mm |
|
水平視角 |
≥160° |
|
垂直視角 |
≥140° |
|
光學拼縫 |
≤0.5 |
|
物理拼縫 |
≤0.5 |
|
顯示分辨率 |
640×480-1920×1200 |
|
漫射傳輸率 |
~
60% |
|
漫射反射率 |
0.4% |
|
鏡面反射率 |
0.2% |
多屏拼接控制器主要技術性能指標
|
詳細參數 |
|
處理器
內存
擴展插槽
總線
硬盤
網絡接口
輸入設備(USB)
擴展 |
雙四核至強CPU
2.0 Ghz
16GB
16個PCI
Express 2.0 x4
插槽
第二代PCI
Express無阻塞架構
192Gbps
320 GB, 7200 RPM, SATA-300
標準6
10/100/1000 Mbps RJ45
端口
104-key
鍵盤,
滑輪鼠標
兩個插槽連接到擴展機箱
|
|
觸摸面板支持 |
內嵌AMX
or Crestron接口 |
|
輸入輸出 |
每個雙頭輸出卡256
MB |
|
輸出數量 |
24路 |
|
分辨率 |
數字：每輸出640x480到2560x1600像素
模擬：每輸出640x480到2048x1536像素
可任意定制輸出模式 |
|
輸出信號 |
DVI-I 接口(支持單鏈和雙鏈DVI，以及模擬VGA) |
|
Octal
視頻卡（可選）輸入 |
8路輸入 |
|
開窗 |
每卡16個窗口 |
|
雙頭DVI/RGB/HD輸入(可選) |
4路DVI輸入
|
|
格式 |
單鏈DVI
2048x1200,
雙鏈DVI
2560x1600,
逐行掃描分量HD
(480p, 720p, 1080p),
模擬RGB
最高
2048x1200 |
|
像素率 |
數字：每像素最大270
MHz
模擬：每像素最大210
MHz |
|
開窗 |
每卡4個窗口 |
|
尺寸 |
|
H
x W x D |
17.8 cm x 48.3 cm x 53.2 cm |
|
重量 |
21.8 kg. |
|
其他參數 |
|
功耗 |
≤650瓦 |
|
符合的標準 |
|
美國
加拿大
國際 |
UL
60950 listed, FCC Class A
cUL CSA C22.2, No. 80950
CE
Mark, CB Certificate and Mark, IEC 60950, CCC, C-Tick, VCCI |
|
|
