隨著電子信息技術的不斷發展，數字視頻技術也逐漸趨於成熟，并迅速改變著我們的生活，隨著互聯網寬帶技術的發展，數字視頻技術已經融入視頻會議、遠端醫療、遠端教育、遠端監控、流媒體技術等多個方面，并服務於各行各業，因此數字視頻技術有望成為信息系統集成領域新的增長點。
|
|
>> 一、用戶需求
整個系統要高效率的完成視頻會議及生產監控的任務，結合各個系統，充分發揮各個系統的功能，完成智能化的視頻會議。
（一）多媒體投影工程顯示系統：
多媒體顯示系統由高亮度、高分辨率的LCD投影機和摩科高清投影屏幕構成；完成對各種圖文信息的大屏幕顯示。
（二）A/V系統：
A/V系統由計算機、DVD、VCR（錄像機）、實物展臺、遠端視頻會議系統、功放、音箱、數字硬盤錄像機等A/V設備構成；
完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多功能廳的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。并且通過數字硬盤錄像機，能夠?qū)⒄麄�(gè)過程記錄在硬盤錄像機中，便於以後的查詢、回顧等。
（三）投影工程會議室環境系統：
會議室環境系統由房間的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個會議室環境、氣氛的改變，以自動適應當前的需要；譬如視頻會議時全部燈光打開，以便保證最佳圖象捕捉效果（因摩科投影屏為抗強光投影屏幕，所以在燈光和窗簾全部打開的情況下依然表現卓越）播放DVD時，燈光會自動變暗，窗簾自動關閉。
（四） 智慧型多媒體中央控制系統：
采用目前國內檔次最高、技術最成熟、功能最齊全，用途最廣的XK（星控）中央控制系統，該系統是目前國內最先進的中央控制系統設備。實現多功能會議室各種電子設備的集中控制。
| * |
要求操作簡單、人性化、智能化； |
| * |
要求整個系統可靠性高； |
| * |
能夠?qū)崿F(xiàn)自動化程度高的智能化控制，盡量減少操作人員的操作復雜性，實現"一鍵到位"式的控制方式； |
| * |
盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效； |
| * |
能夠控制投影機，進行開/關機、輸入切換等功能，并能夠控制電動吊架、屏幕，實現上升、停止、下降等功能； |
| * |
能夠控制DVD、錄像機 進行播放、停止、暫停等功能； |
| * |
能夠控制實物展臺進行放大、縮小等功能； |
| * |
能夠控制音量，進行音量大小的調節功能； |
| * |
能夠?qū)崿F(xiàn)音視頻信號、VGA信號自動切換控制功能； |
| * |
能夠控制會議室的燈光和窗簾，自動適應當前的需要； |
（五）投影工程設備清單：
整個系統的設備清單（含控制方式分析）如下：
|
用戶設備名稱 |
數量 |
單位 |
受控方式 |
XK控制設備 |
|
投影機 |
4 |
臺 |
RS232/IR |
主機上的RS232/IR接口 |
|
電動吊架 |
4 |
臺 |
Relay（繼電器） |
SV-8 |
|
摩科投影屏幕 |
1 |
臺 |
鑲嵌墻體內部 |
|
|
計算機 |
1 |
臺 |
控制圖像切換 |
控制投影機進行圖像切換 |
|
影碟機 |
1 |
臺 |
IR（紅外） |
IRP2 |
|
錄像機 |
1 |
臺 |
IR（紅外） |
IRP2 |
|
卡座 |
1 |
臺 |
IR（紅外） |
IRP2 |
|
實物展臺 |
1 |
臺 |
IR（紅外） |
IRP2 |
|
數字硬盤錄像系統 |
1 |
套 |
無需控制 |
|
|
遠端視頻會議系統 |
1 |
套 |
IR 和 RS232 |
主機上的IR和RS232接口 |
|
調音臺 |
1 |
臺 |
無需控制 |
|
|
功放 |
1 |
臺 |
控制音量 |
內置音量控制器 |
|
音箱 |
2 |
對 |
無需控制 |
|
|
預留視頻圖像接口 |
2 |
個 |
控制圖像切換 |
控制A/V矩陣進行圖像切換 |
|
預留電腦圖像接口 |
2 |
個 |
控制圖像切換 |
控制投影機進行圖像切換 |
|
A/V矩陣 |
1 |
臺 |
|
主機上內置的6X2矩陣 |
|
日光燈 |
2 |
組 |
Relay（繼電器） |
SV-8 |
|
窗簾 |
1 |
組 |
Relay（繼電器） |
SV-8 |
>> 二、投影工程產品清單
根據上述設備情況，列出設備清單及說明：
| 型號 |
描述 |
數量 |
說明 |
| PLC-XP5100C |
三洋5100投影機 |
4 |
接收控制信號，并執行 |
| MD-4.5*1.5 |
摩科高清20倍增益投影屏幕 |
1 |
4.5*1.5米一體機 |
| SV-9000 |
第三代中央控制主機 |
1 |
接收觸摸屏的控制信號，解釋并執行 |
| ST-9000 |
6英寸彩色LCD觸摸 |
1 |
可直接發射IR信號 |
| RFGW |
無線接收器 |
1 |
接收觸摸屏信號 |
| |
內置音量控制模塊 |
1 |
用來控制音量大小 |
| SV-DC |
充電電源 |
1 |
用于對ST-9000進行充電 |
| SV-8 |
8路強電繼電器模塊 |
1 |
控制電動吊架、屏幕、設備電源、日光燈 |
| IR |
紅外發射棒 |
6 |
控制紅外設備，如DVD/錄像機/實物展臺 |

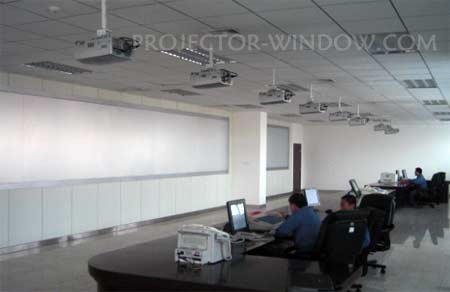

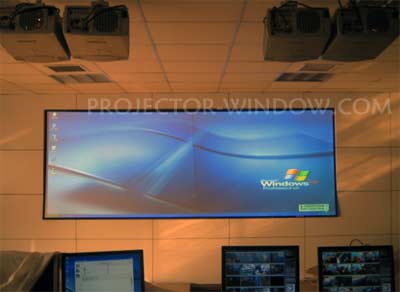

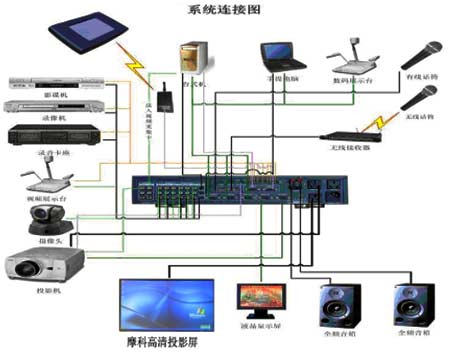

>> 三、投影工程系統示意圖及現場照片
>> 四、系統功能描述
通過安裝以上摩科高清投影顯示系統，實現了明亮環境下召開視頻會議的夢想。同時搭載智能控制系統更能夠輕松的實現智能化、人性化的控制：
1. 多媒體顯示系統的控制：
| * |
通過主機后面的RS232串口，控制投影機的所有功能，如開/關機、VIDEO/VGA輸入切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉； |
| * |
通過控制投影機的輸入切換（VIDEO、VGA1、VGA2），實現對視頻圖像、計算機圖像的切換； |
| * |
通過SV-8（8路強電繼電器），控制電動吊架的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架自動下降，投影機關時電動吊架自動上升； |
| * |
可以利用XK-win軟件的視頻預覽功能，在將視頻投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。 |
2. 實現A/V系統的控制：
| * |
通過主機內置的A/V矩陣和VGA矩陣進行切換，自動切換DVD、VCR、計算機的音頻輸入；自動切換DVD、VCR、實物展臺、預留視頻的圖像到投影機； |
| * |
通過主機後的IR（紅外）控制接口和IR（紅外發射棒），控制DVD（錄像機、實物展臺）的所有動作，如播放、暫停、停止、快進、快退、上一曲、下一曲、菜單、上/下/左/右等；并且可以自動將DVD（錄像機、實物展臺）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄像機、實物展臺）的聲音切換到功放； |
| * |
通過內置音量控制器，控制功放輸出音量的大小。 |
3. 實現會議室環境系統的控制：
| * |
通過SV-8（8路強電繼電器），控制日光燈的開關，以便於更好的觀看； |
| * |
通過SV-8（8路強電繼電器），控制窗簾的開/合，迎合各種場合的需要； |
| * |
通過內置4路強電繼電器，控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源。 |
>> 五、大屏幕顯示終端概述
在本系統中，作為大尺寸顯示終端的摩科高清投影屏幕成為整個系統最大的亮點。該產品由亞洲最大的專業級投影屏幕制造商—韓國摩科株式會社制作，經其中國總代理北京三一友泰科技有限公司引入中國市場。摩科系列高清投影屏幕主要包括高增益正投影屏MD系列（亮度增益達到前所未有的20Gain），高清正投平板HS-7系列，高端家庭影院專用屏幕MBS黑星，高清背投軟幕MRS系列，以及為大型廣告應用專門開發的雙面投影屏幕Dupic。摩科自2006年進入中國，已經迅速在中國大屏顯示專用的高端屏幕市場確立了品牌地位，由于其目前主打的各系列產品都具備相當強的技術和性能優勢，由這些產品領銜打造的大屏幕顯示解決方案均具備較強的領先性，因此在面向各自適用的市場時顯得游刃有余，在一年時間內積累了大量成功案例。本文所介紹的太原鋼鐵集團全公司監控及會議系統改造項目就是其中一個比較典型的案例。在該項目中，摩科正投影屏幕的兩大行業主打產品—20倍亮度增益MD系列和7倍增益平板屏幕HS-7系列分別在它們所擅長的視頻會議和監控領域得到了大展拳腳的機會。這些成功的應用，成為摩科所倡導的大屏幕顯示領域“屏幕主導”理念的最好注解。那么什么是“屏幕主導”概念呢？
