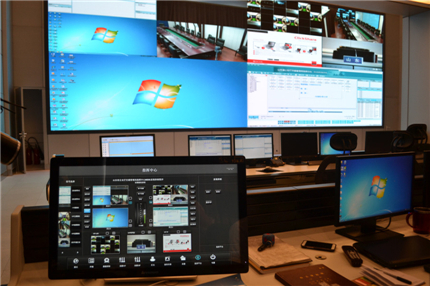

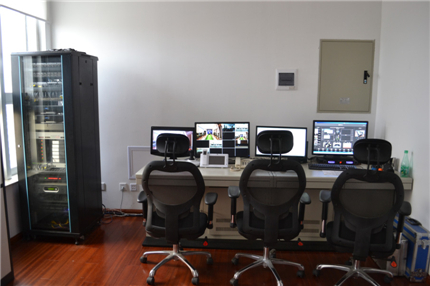

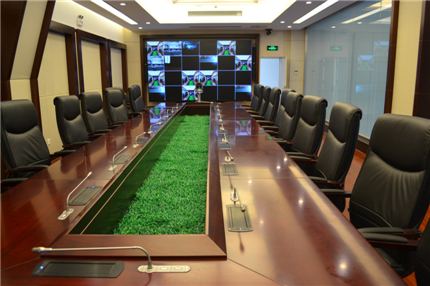

濟南交管局指揮中心具備視頻指揮和調用各種圖像資源的功能，形成既有指揮調度、決策研判、通信勤務保障和綜合信息報送功能的工作平臺，又有業務警種和應用系統支撐等處置重要警情需要的技術保障體系。濟南交管局項目包括三個功能區，分別為指揮大廳、12F會議室及視頻會議室。
1，項目需求
根據用戶的需求，我公司經過反復論證研究，該系統的指揮中心與12F會議室、視頻會議室進行整體設計，一體化建設，采用網絡化音視頻分布式交互系統。該系統具備以下特點：
(1)網絡分布式結構，依托網絡IP節點連接各個子系統；
(2)各節點具備RJ45標準千兆網接口，通過標準網絡設備相連接；
(3)單根CAT-6類網線同步傳輸音視頻、控制及數據；
(4)通過網絡音頻接口機可實現音頻信號源的接入、處理及輸出擴聲；
(5)通過網絡輸入接口機可實現高清視頻源的接入、處理及存儲等；
(6)通過網絡輸出接口機可實現高清視頻源的輸出、處理及顯示等；
(7)通過網絡環境接口機可實現對音視頻設備、機械升降、燈光、電源
等設備的集中控制管理；
(8)通過各IP節點的網絡連接，實現資源實時共享和分發；
(9)實現可定制化的人機交互管理界面，全中文圖形化、拖拽式操作；
(10)通過IPC服務器可無縫接入IP攝像機，無需第二次轉碼或轉換設備；
(11)通過網絡錄播服務器即可實現系統內任意節點的視音頻信息的錄制
工作；
(12)無需大屏拼接處理器及各種傳統矩陣，即可實現對大屏的拼接、
漫游、畫面疊加、縮放等功能，任意1路或多路輸入的圖像可切換到
任意輸出顯示，全部通過千兆網交換機轉發。
(13)在管理上，可以定制化、分級授權管理機制，所有管理人員均必須
通過用戶名、密碼的方式登錄管理界面。
(14)管理界面提供中文的圖形化人機交互管理界面，采用拖拽式的操作；
(15)并且設置管理權限，以保證重要會議的安全。
2，解決方案
在該項目中，濟南交管局指揮中心采用MIDIS系統整體設計，一體化網絡結構，將所有音視頻、控制等數據數字化、網絡化，在局域網內實現信息的輸入、傳輸、處理、存儲和輸出等。采用標準的網絡設備和接口，所有音視頻節點實現IP化分布式布置，大大擴展了整個音視頻網絡的規模和覆蓋面。

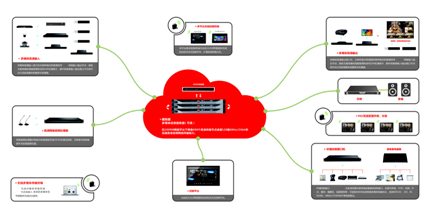

整個系統由核心服務器、錄播服務器、IPC服務器、IP輸入節點、IP輸出節點、網絡音頻接口機、控制接口機、觸摸屏、軟件模塊、網絡設備等組成。 |
|
本系統可實現多方音視頻互通、共享、同步采集、存儲、錄播、點播等功能，領導可在遠端通過網絡實時觀看內部狀況。
用戶使用和操作上應做到簡單、快捷、方便；采用集中和分散相結合的控制手段，以保證用戶的可操作性強、自由和安全。系統操作上具備分級密碼管理機制，有權限訪問的管理方式。主要領導的管理辦公室具有能夠與指揮中心各分布信息分享的功能，并能夠隨時自由的調取和控制指揮中心內任意一路圖像信息。采用可視化雙向交互式操作平臺，所見即所得的操作體驗，區別于傳統單向的中控操作界面。具備所有音視頻信號實時回顯的功能，圖像的切換不再是按鍵式操作，而是觸控屏手指拖拉式操作方式。
系統應具有簡潔的架構，去除冗余環節，減少物理節點，提高系統穩定性和高維護性。具備高擴展性，不用更改現有系統情況下，可通過軟件或硬件的方式進行升級。網絡IP節點獨立運行，無相互依賴，單個節點出現故障不會影響其它系統正常使用。采用雙PSU智能電源，功率自動均衡，冗余備份；每塊PSU電源各自承擔50%功率負載，當其中一塊PSU電源出現故障時，另一塊自動滿負載工作；保證系統不間斷工作。分布式DSP架構，保證了單節點出現故障，不會影響整個系統正常工作。交互式管理，可以實時回顯所有數據狀態，可在第一時間查看設備故障，或通過網絡日志查看。在不改變?cè)到y(tǒng)架構的同時，可輕松實現系統擴展，只需添加節點設備即可。
系統中主干線路全部采用CAT-6類網線連接，替換了90%以上傳統線纜。在系統建設施工上以及后期的維護上系統都變得相當簡潔，無需擔心信息的損失、外界干擾以及傳輸距離的限制。

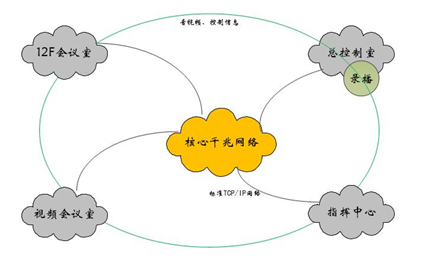

更為重要的是指揮大廳與12F會議室室、視頻會議室實現了信息無縫共享，不再是一個個信息孤島。多方可進行可視化會議討論和信息的同步共享，在主要領導辦公室內也可以實時共享指揮中心的各種圖像信息。
3，實施效果
目前項目已完成測試，從整體情況來看，很好的滿足項目需求，項目也得到客戶的好評。項目使用TENDZONE東微這套設備，不僅使用非常方便，而且設備維護的難度也降低，降低了管理和維護成本，滿足了項目的要求。
TENDZONE東微自成立以來，一直秉承“智”造國際一流數字網絡音視頻產品的信念，經過不懈努力與多年行業沉淀，現已成為中國數字音視頻產業的領銜企業，并努力成為具有國際知名度和影響力的著名品牌。
|
