[投影之窗消息] 利國電子的VGA信號矩陣、光傳輸、網線傳輸和高清數字產品轉換設備應用與某總部工程，此工程中有一個拼屏大廳（4*6拼接墻）和3個小會議室，大廳和三個小會議室都需要有視頻會議的功能（會議室與會議室之間或會議室與其它異地部門之間）。遠端大樓有多路VGA信號需要傳輸到本樓進行集中控制與顯示，本樓的各個樓層也有不同的信號需要傳輸到本樓層進行集中控制與顯示，同時大廳和小會議室都配備有高清攝像頭，以方便與其它會議室或其它地區部門進行視訊會議。

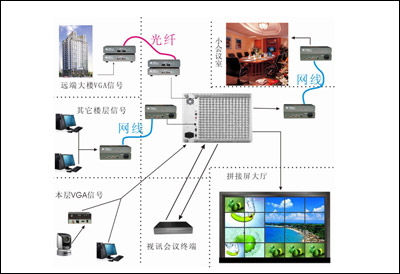

根據具體的要求，設計的方案簡圖如下：
|
 |
1、遠端大廈過來的5路VGA信號因距離比較遠，采用VGA光傳輸方式，優點是圖像質量好，信號抗干擾能力強，布線簡單方便。傳輸過來的VGA信號直接進機房矩陣。
2、本樓的其它樓層有不同的信號需要傳輸到本層機房矩陣進行集中控制，傳輸距離在60米至180米之間，考慮到布線成本與信號的抗煩擾能力（拼接屏對圖像的質量的要求比較高，特別是遠距離傳輸過來的信號，會把其“缺點”放大數倍），最終選擇用網線方式進行傳輸（網線傳輸的優點：利用平衡方式傳輸抗干擾能力極強，可有效解決通過各途徑進來的“臟信號”；布線簡單，樓層里本來預留的就有網線，省去了布線的工作；比用RGB電纜更節省成本）。
3、本層拼接大廳、小會議室和其它房間傳輸距離比較近的VGA信號（30米內），就直接用RG59/5的同軸電纜傳輸給矩陣即可。在此要強調的是會議室的攝像頭是數字高清HD-SDI信號，分辨率為720P，考慮到高清信號路數比較少，為了方便集中控制提高集成度只好“吃虧”把數字轉換為VGA模擬信號。在一般情況下不提倡次使用此辦法！
4、為了實現會議室與會議室之間或會議室與其它異地部門之間的及時視訊會議功能，視訊會議終端需要通過矩陣進行信號的切換。
5、矩陣的輸出直接給拼接大廳的圖像處理器，用于拼接電視墻顯示。
6、由于矩陣和小會議室的距離大于30米，VGA信號的長距離互傳還是用網線進行。
7、本方案中的用到的相關設備分別有：
VGASN-64-48B（VGA信號64入48出）；
LGF-T4MAN(VGA信號光纖發送器)；
LGF-R4MDAN(VGA信號光纖接收器)；
VGAD-1*2L5T(VGA信號網線發送器)；
VGAD-1*2L5R(VGA信號網線接收器)；
VGA信號分配器及數字高清信號轉換器。
8、本方案中的音頻傳輸部分和中央控制部分未在此文章中說明。
注：關于VGA信號的光傳輸、網線傳輸和數字信號與模擬信號的轉換等技術文章可登陸利國電子網站查詢。
目前此工程已經順利成功驗收并投入使用，方便的操作方式和良好的視音頻效果得到了客戶的肯定和好評！
|
