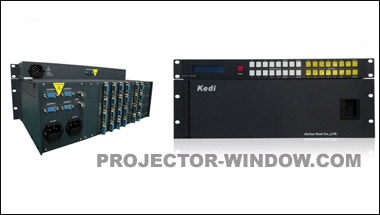

[投影之窗消息] 科迪 VGA 矩陣包括
純VGA信號矩陣、VGA和立體聲音頻矩陣，是專門用來傳輸高解析度計算機顯示信號及模擬音視頻信號的矩陣，用于將各路VGA
計算機輸入信號及音頻輸入信號同步或異步切換到任意輸出通道。
矩陣帶寬是
350MHz～400MHz，分辨率支持 VGA～UXGA，同時支持 1080P 以上分辨率，適用于各種行業系統的計算機信號和音頻信號傳輸應用。
矩陣規模從 2×1～8×8； 16×1～16×16； 16×24～32×32； 32×48～64×64，
最大可至128×128。
科迪VGA矩陣低于16×16規模一般采用固化緊湊型的結構方式。
16×16以上采用模塊化插板式結構，支持帶電熱插拔、采用雙電源、雙控制系統可選，該結構是目前世界上最先進的矩陣結構方式。
VGA 計算機信號矩陣共同特性
>> 350MHz～400MHz帶寬
>> 支持場逆程切換，支持 VGA 信號與模擬音頻信號同步異步切換
>> 多層電路板保證信號極強的抗干擾性能
>> 緩沖的輸入和輸出
>> 掉電記憶功能
>> 矩陣具有多路 RS-232 控制串口，可選配 TCP/IP 接口
>> 自帶面板鎖定模式
技術指標
|
技術指標 |
|
視頻輸入 |
音頻輸入 |
|
輸入信號 |
VGA
視頻 |
輸入信號 |
立體聲音頻（平衡、非平衡） |
|
連接器 |
15針
HDF 插口 |
連接器 |
3.8mm 3針螺絲鎖定器 |
|
輸入電平 |
T T L
電平/高阻 |
最高電平 |
≤+20dBu
最大 |
|
視頻帶寬 |
350MHz (-3dB),
滿載 |
輸入阻抗 |
高阻
110KΩ |
|
超高帶寬大于
350MHz |
音頻輸出 |
|
阻抗 |
75Ω |
輸出信號 |
立體聲音頻（平衡、非平衡） |
|
串?dāng)_ |
< -60 dB @4.43MHz |
連接器 |
3.8mm 3針螺絲鎖定器 |
|
視頻輸出 |
輸出阻抗 |
66Ω |
|
輸出信號 |
VGA
視頻 |
共模抑制比 |
>70 dB 20Hz
至
20KHz |
|
連接器 |
15針
HDF 插口 |
音頻帶寬 |
20Hz
到
100KHz |
|
輸出電平 |
T T L
電平/高阻 |
增益 |
平衡音頻
0dB、非平衡音頻
-6dB |
|
阻抗 |
75Ω |
增益穩定度 |
<±0.1dB |
|
增益 |
0dB |
頻率影響 |
<±0.2dB 20Hz
至
20KHz |
|
頻率響應 |
<±0.1 dB
至
6MHz |
噪音 |
<-85dB (20KHz
加權,RMS) |
|
微分增益 |
<0.2%(10-90%APL)
@4.43MHz |
串?dāng)_ |
<-90dB
典型值 至
20KHz |
|
微分相位 |
<0.2°(10-90%APL)
@4.43MHz |
<-85dB
極劣值 至
20KHz |
|
串?dāng)_ |
< -60 dB @4.43MHz |
總諧波失真 |
<0.1% |
|
一般規格 |
信號隔離度 |
<-80dB |
|
電源 |
100－240V/AC
50/60Hz |
控制 |
|
功率 |
25W-300W，根據系統規模 |
串行控制 |
RS-232 |
|
主機尺寸 |
1U:寬
483mm×高
44mm×深
230mm |
控制協議 |
9600
波特，8
位，1
位停止位、無校驗位 |
|
2U:寬
483mm×高
88mm×深
230mm |
連接端口 |
9針
D 型口、2-RX、3-TX、5-GND |
|
3U:寬
483mm×高
132mm×深
245mm |
選配端口 |
TCP/IP
、RS-422、RS-485 |
|
6U:寬
483mm×高
264mm×深
380mm |
控制軟件 |
Kedi
用于
Windows/XP/Vista |
|
8U:寬
483mm×高
352mm×深
380mm |
選配組件 |
1U
溫控風冷機箱 |
|
NU:寬
483mm×高
N mm×深
380mm |
|
|
控制面板 |
寬
482.6mm×高
44mm×深
130mm |
|
重量 |
3.5KG~20KG |
|
工作溫度 |
0℃~60℃
無冷凝 |
|
存儲溫度 |
-20℃~75℃ |
|
工作濕度 |
20%~70%RH |
|
存儲濕度 |
0%~90%RH，不結露 |
|
平均故障時間 |
30000小時 |
關于大連科迪
大連科迪產品涵蓋AV視聽（高標清視頻會議、大屏幕顯示、指揮系統、多媒體教室）以及廣播電視、安防監控等領域，主要產品包括復合視頻矩陣、AV視音頻矩陣、音頻矩陣、YPbPr模擬高清矩陣、VGA/RGBHV矩陣、SD-SDI、HD-SDI、DVI數字矩陣、多格式矩陣、信號分配轉換器產品等十多個系列2000多種規格產品。 |
