矩陣者，視聽通路，信號管家，承前啟后，不可不察也。在視聽行業，凡是涉及到多信號輸入的項目都離不開矩陣的身影，由于切換設備的開發門檻相對較低，行業矩陣品牌層出不窮，加上矩陣看起來似乎只是個簡單的信號切換功能，很多人對他不夠重視。透?jìng)魇降那袚Q方式讓傳統的單一接口的矩陣變得簡單廉價，然而也不穩定。然而吃過虧的人知道，僅僅切換是不夠的。
.
設備簡介
.

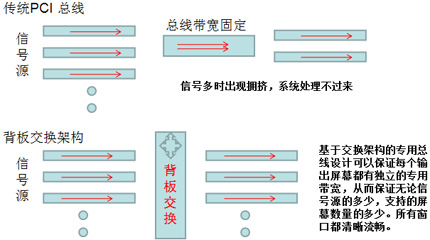

東方中原高清混合矩陣采用純硬件模塊化設計，針對7×24小時工作環境為用戶提供的終極解決方案，刀片式模塊化的設計提供了完美的靈活性和可維護性。采用了純硬件技術架構和背板交換技術，構建起一個模塊化、嵌入式的、可擴展的系統平臺。擁有超大容量的輸入和輸出能力，提供多種接口配置方案。分布式硬件IC設計，實現了無縫切換和多屏幕視頻拼接功能。為安防顯示、展覽展示、會議系統等數字化顯示系統的高效、穩定、可靠提供了產品支撐。
.

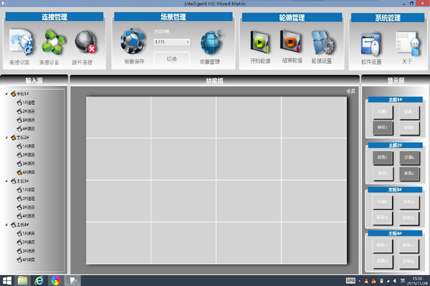

軟件界面
.

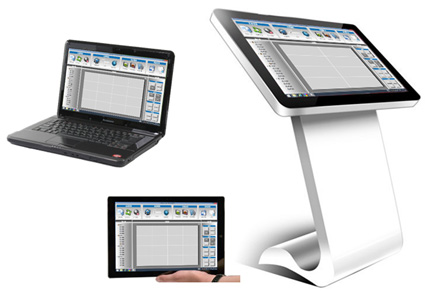

高畫質的UI設計界面，可在PC、筆記本、平板電腦及觸摸一體機上運行，在無線局域網環境下，可實現windows平板或筆記本無線控制，操作靈活，容易掌握。在沒有中控的環境中，我們的軟件就是一個適合觸控、功能齊全的中控程序。
.
.
典型應用
.

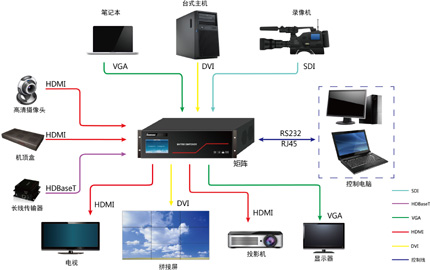

下圖是東方中原高清混合矩陣的典型拓?fù)鋱D。
.
.
東方中原數碼科技有限公司是一家在視聽行業老牌的設備提供商和服務提供商，
20多年來不斷推動著多媒體視頻及數字投影設備的市場發展，近年來，更是在廣州和北京建立研發團隊，在深圳建立工廠，從事電子白板，一體機，液晶拼接單元，監視器以及多種處理設備的研發和生產。隨著自主產品陣營的不斷擴大，東方中原逐漸的實現了自有知識產權為核心競爭力的產品運營模式。 |
|
近年來混合矩陣的出現讓矩陣顯得高大上起來，然而為何高大上，想必不太關注研發層面的應用大拿們只是看到了混合二字。今天，就讓我們通過東方中原的高清混合矩陣的來告訴大家，究竟是什么，讓混合矩陣成為了矩陣陣營的貴族。
.
.
產品特性
.
>> 采用高性能、高傳輸帶寬的交換背板，全面提升矩陣的兼容能力，可支持多種信號格式輸入、輸出。如DVI、HDMI、VGA、SDI、HDBaseT等信號格式。
>> 單路視頻最高數據速率可達10.2Gbps (每色3.4Gbps )
，可向上兼容4K分辨率視頻。
>> 輸出端支持視頻信號多屏拼接功能。
>> 采用板卡式設計，支持熱插拔操作。
>> 矩陣輸出可實現無縫切換，且多輸出間可實現自由拼接功能。
>> 支持每一路輸出單獨調節亮度、色度、對比度、飽和度。
>> 支持場景保存、調取和輪巡等功能，場景可保存到硬件內部的存儲器內，掉電不丟失。
>> 支持IP網絡管理，方便同一局域網內多臺矩陣的管理
>> 支持EDID在線更新，方便應對工程現場中視頻標準多格式、多分辨率的兼容場合。
>> 支持中控級聯功能，控制板卡帶有級聯輸出串口，可通過此串口控制第三方設備。
>> 工業散熱風扇（溫控風扇可選），可降低整機溫度，提高整機可靠性，支持7×24小時持續工作。
.

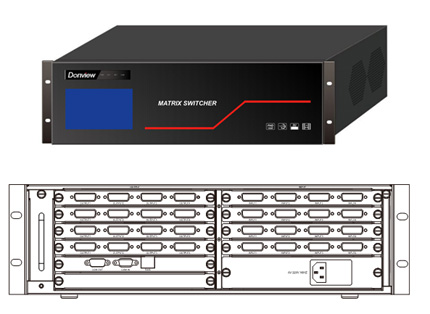

產品外觀
.
東方中原高清混合矩陣采用標準2U、3U機箱，易于安裝到標準機架上。輸入、輸出、控制板卡采用刀片式模塊化設計，為產品提供了完美的靈活性和可維護性。
.
.

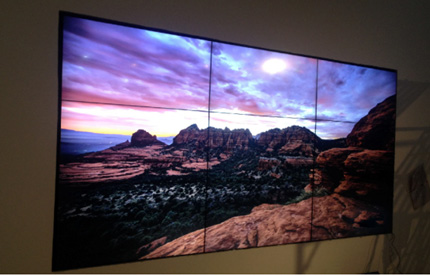

通過矩陣實現的拼接顯示
|
